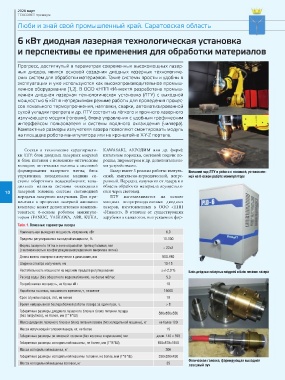

Люби и знай свой промышленный край. Саратовская область
6 кВт диодная лазерная технологическая установка
и перспективы ее применения для обработки материалов
Прогресс, достигнутый в параметрах современных высокомощных лазер-
ных диодов, явился основой создания диодных лазерных технологиче-
ских систем для обработки материалов. Такие системы просты и удобны в
эксплуатации и уже используются как высокопроизводительное промыш-
ленное оборудование [1,2]. В ООО «НПП «Инжект» разработана промыш-
ленная диодная лазерная технологическая установка (ЛТУ) с выходной
мощностью 6 кВт в непрерывном режиме работы для проведения процес-
сов локального термоупрочнения, наплавки, сварки, автоматизированной
сухой укладки препрега и др. ЛТУ состоит из лёгкого и прочного лазерного
излучающего модуля (головки), блока управления с удобным графическим
интерфейсом пользователя и системы водяного охлаждения (чиллера).
Компактные размеры излучателя лазера позволяют смонтировать модуль
на площадке робота-манипулятора или на кронштейне X-Y-Z портала.
- KAWASAKI,
.
);
:
,
-
-
;
.
-
;
.
;
3
:
- Внешний вид ЛТУ и работа с головкой, установлен-
;
- ,
-
, - ной на 6-осном роботе манипуляторе
; - .
-
10 ;
.
. -
- , «
: 6-
- « ».
(FANUC, YASKAWA, ABB, KUKA, ,
-
Табл. 1. Основные параметры лазера
Номинальная выходная мощность излучения, кВт 6,0
Пределы регулирования выходной мощности, % 10-100
Форма лазерного пятна в зоне обработки: прямоугольная, мм ~ 22х2
(c возможностью конфигурации распределения энергии в пятне)
Длина волны лазерного излучения в диапазоне, нм 800-980
Ширина спектра излучения, нм 10-15
Нестабильность мощности на верхнем пределе регулирования ≤+/-2,0 % Блок
Блок диодных лазерных модулей и блок питания лазерадиодных лазерных модулей и блок питания лазера
Расход воды (без оборотного водоснабжения), не более м3/час 5,0
Потребляемая мощность, не более кВт 18
Наработка на отказ, машинного времени, ч, не менее 15000
Срок службы лазера, лет, не менее 15
Время непрерывной бесперебойной работы лазера за один пуск, ч, > 8
Габаритные размеры диодного лазерного блока и блока питания лазера
(без патрубков), не более, мм (Г*В*Ш) 580х850х550
Масса диодного лазерного блока и блока питания лазера (без холодильной машины), кг не более 120
Масса излучающей головки лазера, кг, не более 15
Габаритные размеры оптической головки (без волокна и крепления) мм диам. 140 х 590
Габаритные размеры холодильной машины, не более, мм (Г*В*Ш) 650х870х1650
Масса холодильной машины, кг 206
Габаритные размеры холодильной машины головки, не более, мм (Г*В*Ш) 350х520х450
Оптическая головка, формирующая выходной
Масса холодильной машины головки, кг 35
лазерный луч
